MG型通用门式起重机

MG型通用门式起重机属双主梁通用门式起重机，也称A型双梁门吊，由桥架、大车运行机构、小车、电气设备等部分构成。本起重机是按照GB/T14406-1993《通用门式起重机》设计制造，常用起重量10～50t，工作环境为－20～＋40℃，工作级别A5、A6两种。本起重机小车导电采用软缆导电，大车采用滑触线或电缆卷筒方式供电，操纵方式有地面控制、操纵室控制、遥控三种形式供用户选择。标准操纵方式为室控，全部机构均在司机室操纵并有防雨设备。适用于露天仓库、货（料）场、铁路车站、港口码头各种物料的装卸和搬运工作。本起重机特点：桥架采用箱形双梁焊接结构，起重机运行平稳，抗风性能好，各机构均设有安全保护装置。缺点：货期长、价格相对较高。

本产品规格表示方法如如下：

（1）地面操纵

例：起重量：20/5t，跨度：22.5m，工作级别：A5

表示方法：MG20/5-22.5 A5DY

（2）操纵室操纵

例：起重量：50/5t，跨度：28.5m，工作级别：A5

表示方法：MG50/5-28.5A5SY

MG型通用门式起重机主要尺寸图纸：

香港宝典免费资料网

起重量Cap(t)			10				20/5
工作制度Duty			A5
跨度Span(m)			18	22	26	30	18	22	26	30
最大起升高度(m)		主钩	10				10
Max.LiftingHeight		副钩					11
速度(m/min)	起升	主钩	8.52				9.82
Speed	Hoisting	副钩					15.4
	小车运行Traversing		42.7				39.76
	大车运行Traversing		37.8				37.6
电动机型号	起升	主钩	YZR180L-6/15				YZR250M1-6/37
Motor	Hoisting	副钩					YZR180L-6/15
	小车运行Traversing		YZR132M1-6/2.2				YZR132M2-6/3.7
	大车运行Traversing		YZR160M2-6/2X7.5		YZR160L-/2X11		YZR160M2-6/2X7.5		YZR160L-/2X11
主要尺寸(mm) MainDimension		S1	5000	6000	7000	8000	4900	5900	6900	7900
		S2	5000	6000	7000	8000	5200	6200	7200	8200
		C					836
		L	32000	38000	45000	51000	32000	38000	45000	51000
		L1	7000	8000	9500	10500	7000	8000	9000	10000
		L2	7000	8000	9500	10500	7000	8000	9000	10000
		L3	6403	7403	8403	9403	6403	7403	8403	9403
		H1	13694	13814	13964	14120	13916	13966	14020	14120
		H2	10245	10445	10575	10741	10155	10205	10259	10309
		H3	11295	11495	11625	11791	11503	11553	11607	11657
		W	8000				8000
		B	9712				10658
重量(t)	小车重量Trolleyweight		3.4				7.6
weight	起重机总重Totalweight		49.9	54.7	66.5	73.94	75.1	81	88.5	94.8
最大轮压(KN)Max.Wheelloading			220	236	263	280	206	213	223	232
荐用钢轨(Kg/m)RailRecommended			38,43,50
电源PowerSupply			3AC380V50HZ

起重量Cap(t)			32/10				50/10
工作制度Duty			A5-A6
跨度Span(m)			18	22	26	30	18	22	26	30
最大起升高度(m)		主钩	10				10
Max.LiftingHeight		副钩	11				11
速度(m/min)	起升	主钩	7.49				6.66
Speed	Hoisting	副钩	15.4				13.2
电动机型号 Motor	小车运行Traversing		38.15				38.5
	大车运行Traversing		32.3				37.6
	起升	主钩	YZR280S-8/45				YZR315S-10/55
	Hoisting	副钩	YZR180L-6/15				YZR225M-6/30
	小车运行Traversing		YZR160M1-6/5.5				YZR160M2-6/7.5
	大车运行Traversing		YZR160L-8/4X7.5		YZR180L-8/4X11		YZR160L-8/4X7.5		YZR180L-8/4X11
主要尺寸(mm) MainDimension		S1	4600	5600	6600	7600	4900	5900	6900	7900
		S2	4900	5900	6900	7900	5200	6200	7200	8200
		C	988				1071
		L	32000	38000	45000	51000	32000	38000	46000	52500
		L1	7000	8000	9000	10000	7000	8000	9000	10000
		L2	7000	8000	9000	10000	7000	8000	9000	10000
		L3	6403	7403	8403	9403	6403	7403	8403	9403
		H1	14542	14592	14646	14648	15064	15068	15170	15172
		H2	10348	10398	10452	10454	10180	10184	10286	10288
		H3	11842	11892	11946	11948	12284	12288	12390	12392
		W	8000				8000
		B	10658				10658
重量(t)	小车重量Trolleyweight		11				13.6
weight	起重机总重Totalweight		92.2	99.9	110	118	106	120	129	135
最大轮压(KN)Max.Wheelloading			286	305	322	340	286	305	322	340
荐用钢轨(Kg/m)RailRecommended			43,50,QU80
电源PowerSupply			3AC380V50HZ

如您需要更多其他起重量的技术参数，请随时与我们联系。

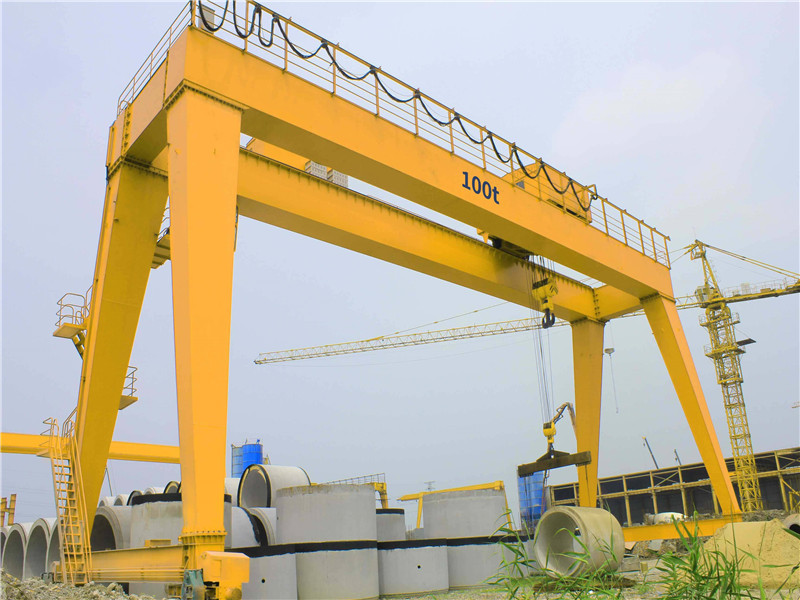

高清图片

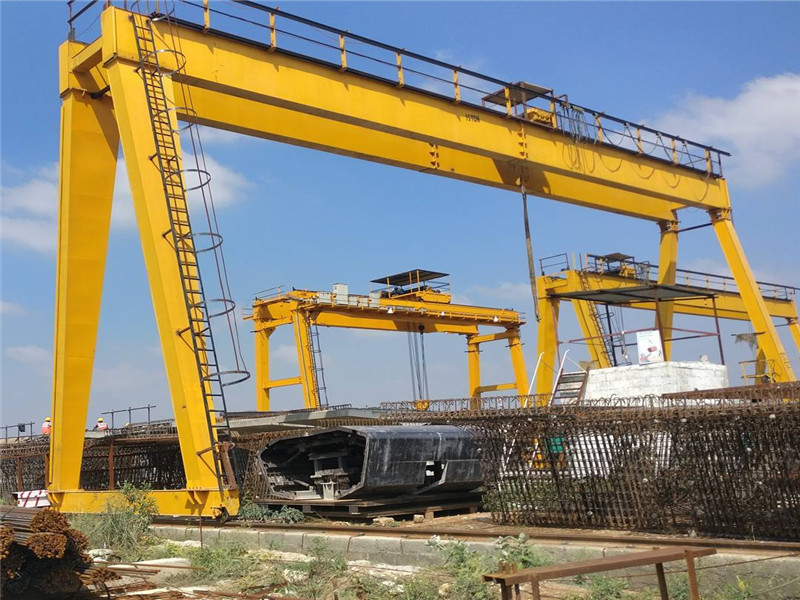

客户案例
