MH型单梁门式起重机产品简介

MH型单梁门式起重机是中小型可带悬臂的简易门式起重机，电动葫芦采用CDI、MDI等形式，主梁是U型槽板与工字钢焊接而成的组合梁，大车运行机构采用三合一驱动装置。其适用起重量为3-16t，适用跨度为10-26米，工作环境温度在-25—+40℃范围内。其结构简单、安装、使用、维修方便，多用于工厂、货场、码头、水电站等使用频度低或额定起重量起吊次数少的场所。优点：货期快、经济实惠；缺点：使用中晃动相对较大、工作级别低，不适用繁重场合。本起重机设有地面、操纵室和遥控三种操纵形式以供用户选择使用。

本产品规格表示方法如如下：

（1）地面操纵

例：起重量：5t，跨度：22.5m，工作级别：A4

表示方法：MH3-22.5 A4

（2）操纵室操纵

例：起重量：10t，跨度：16.5m，工作级别：A5

表示方法：MH10t-16.5A5S

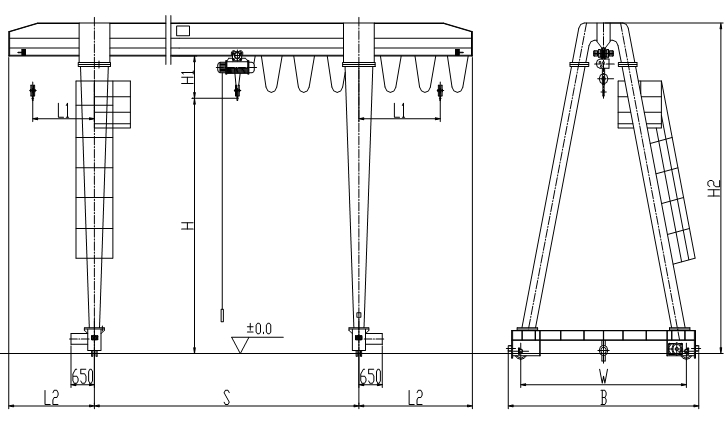

MH型单梁门式起重机主要尺寸图纸：

香港宝典免费资料网

MH型单梁门式起重机主要技术参数：

起重量Cap(t)		5
起升高度LiftingHeightH(m)		6					9
跨度Span(m)		10	14	18	22	26	10	14	18	22	26
工作制度Duty		A3-A5
起升速度LiftingSpeed		8,8/0.8m/min(标准起升速度为8m/min)
葫芦运行速度Travelling		20、30m/min(标准葫芦运行速度为20m/min)
起重机运行速度Travelling		20、30、45m/min(标准起重机运行速度为30m/min)
操纵方式Worktype		地控、室控、遥控
电源PowetSupply		3AC,380V,50HZ
装机容量Chiefvolume		9.6KW		11KW			9.6KW		11KW
荐用轨道CraneRail		P18、P22
主要尺寸(mm)	H1	1320
MainDimension	H2	8656	8656	8656	8671	8671	11575	11575	11575	11899	11899
	W	6000					7600			7678
	B	6520					8120			8298
	L1	2	2.8	3.6	4.4	5.2	2	2.8	3.6	4.4	5.2
	L2	2.5	3.5	4.5	5.5	6.5	2.5	3.5	4.5	5.5	6.5
最大轮压(KN)	有悬臂	64	65	73	83	90	68	69	77	88	95
Max.Wheelloading	无悬臂	52	53	57	65	68	55	56	60	69	72
起重机总重(t)	有悬臂	8.9	9.2	11.7	15.1	17.4	9.9	10.1	13.1	16.7	19.1
Totalweight	无悬臂	8.34	8.3	10.2	13.4	14.6	9.6	9.9	11.6	15	16.3

起重量Cap(t)		10
起升高度LiftingHeightH(m)		6					9
跨度Span(m)		10	14	18	22	26	10	14	18	22	26
工作制度Duty		A3-A5
起升速度LiftingSpeed		4,4/0.4m/min,7,7/0.7m/min(标准起升速度为7m/min)
葫芦运行速度Travelling		20、30m/min(标准葫芦运行速度为20m/min)
起重机运行速度Travelling		20、30、45m/min(标准起重机运行速度为30m/min)
操纵方式Worktype		地控、室控、遥控
电源PowetSupply		3AC,380V,50HZ
装机容量Chiefvolume		17KW		18.4KW		20KW	17KW		18.4KW		20KW
荐用轨道CraneRail		P24、P38
主要尺寸(mm)	H1	1450
MainDimension	H2	8510	8510	8860	8973	9075	11510	11510	11610	11712	11854
	W	6000		6130			7522		7550	7485
	B	6620		6880			8142		8300	8235
	L1	2	2.8	3.6	4.4	5.2	2	2.8	3.6	4.4	5.2
	L2	2.5	3.5	4.5	5.5	6.5	2.5	3.5	4.5	5.5	6.5
最大轮压(KN)	有悬臂	115	120	125	142	149	120	121	132	149	156
Max.Wheelloading	无悬臂	90	93	99	111	116	94	97	106	117	121
起重机总重(t)	有悬臂	11.9	13.4	16.7	22.4	24.8	13.5	15.1	19.2	24.8	27.1
Totalweight	无悬臂	11.1	12.2	14.8	19.6	21.2	12.8	13.9	17.3	22	23.5

起重量Cap(t)		16
起升高度LiftingHeightH(m)		6					9
跨度Span(m)		10	14	18	22	26	10	14	18	22	26
工作制度Duty		A3-A5
起升速度LiftingSpeed		3.5,3.5/0.35m/min(标准起升速度为3.5m/min)
葫芦运行速度Travelling		20、30m/min(标准葫芦运行速度为20m/min)
起重机运行速度Travelling		20、30、45m/min(标准起重机运行速度为30m/min)
操纵方式Worktype		地控、室控、遥控
电源PowetSupply		3AC,380V,50HZ
装机容量Chiefvolume		19KW		20.6KW		27KW	19KW		20.6KW		27KW
荐用轨道CraneRail		P24、P38
主要尺寸(mm)	H1	1900
MainDimension	H2	8982	9117	9117	9492	9492	11982	12117	12117	12492	12492
	W	6130	6000		6430		6130	6000		6430
	B	6880	6750		7180		6880	6750		7180
	L1	2	2.8	3.6	4.4	5.2	2	2.8	3.6	4.4	5.2
	L2	2.5	3.5	4.5	5.5	6.5	2.5	3.5	4.5	5.5	6.5
最大轮压(KN)	有悬臂	168	173	184	198	206	176	186	192	209	217
Max.Wheelloading	无悬臂	140	144	148	157	161	148	152	155	166	170
起重机总重(t)	有悬臂	16	19	21.5	26.1	28.8	18.8	22.1	13.1	16.7	19.1
Totalweight	无悬臂	15.1	17.4	19.2	22.8	24.6	18	20.6	22	26.3	28.2

如您需要更多其他起重量的技术参数，请随时与我们联系。

高清图片

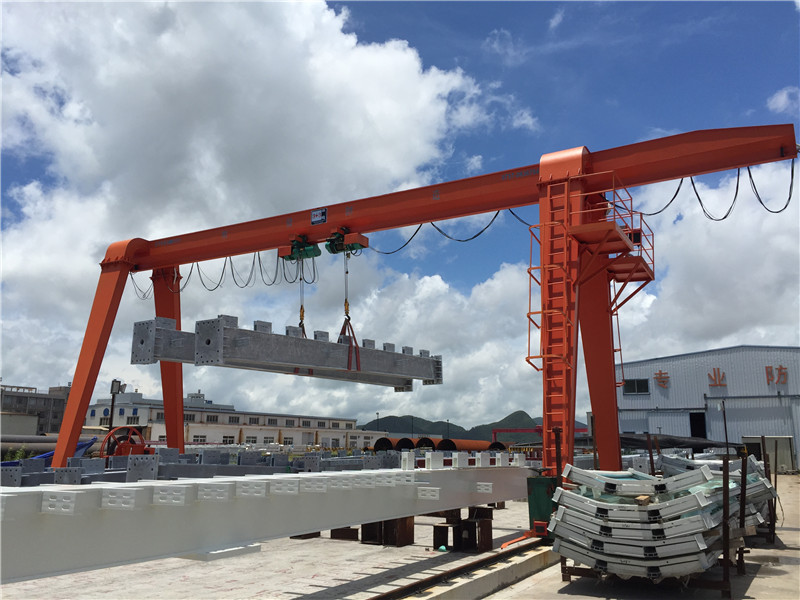

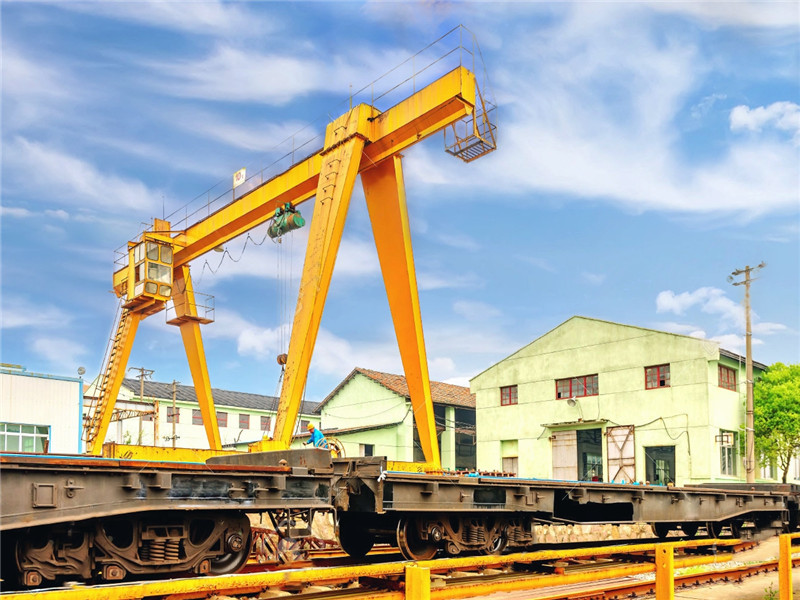

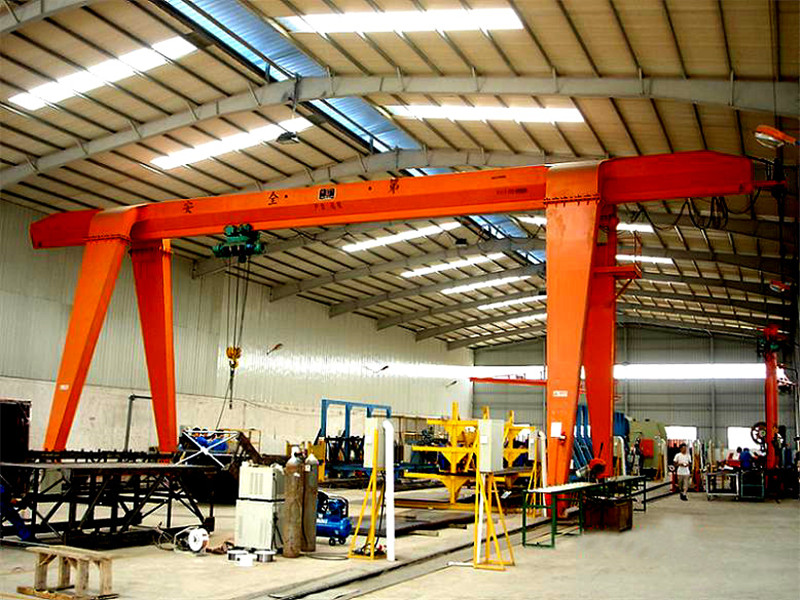

客户案例
