LDE型电动单梁起重机产品简介：

 LDE型电动单梁起重机（以下简称单梁起重机）是按标准JB/T1306-94设计制造的，与CDI、MDI等形式的两套电动葫芦配套使用，成为一种有轨运行的轻小型单梁起重机，其适用起重量为1t+1t、2t+2t、3t+3t、5t+5t，适用跨度为7.5-22.5米工作环境温度在—25—+40℃范围内。为方便用户，设有地面和操纵室两种操纵形式，操纵室又设有端面及侧面开门两种形式，以供用户选择使用。本产品为一般用途起重机，多用于机械制造、装配、仓库等场所。

 本产品规格表示方法如如下：

（1） 地面操纵

例：起重量：3t+3t，跨度：10.5m，工作级别：A4

表示方法：LD3+3-10.5   A4

（2） 操纵室操纵

例：起重量：5t+5t，跨度：16.5m，工作级别：A5

表示方法：LD5+5-16.5A5S

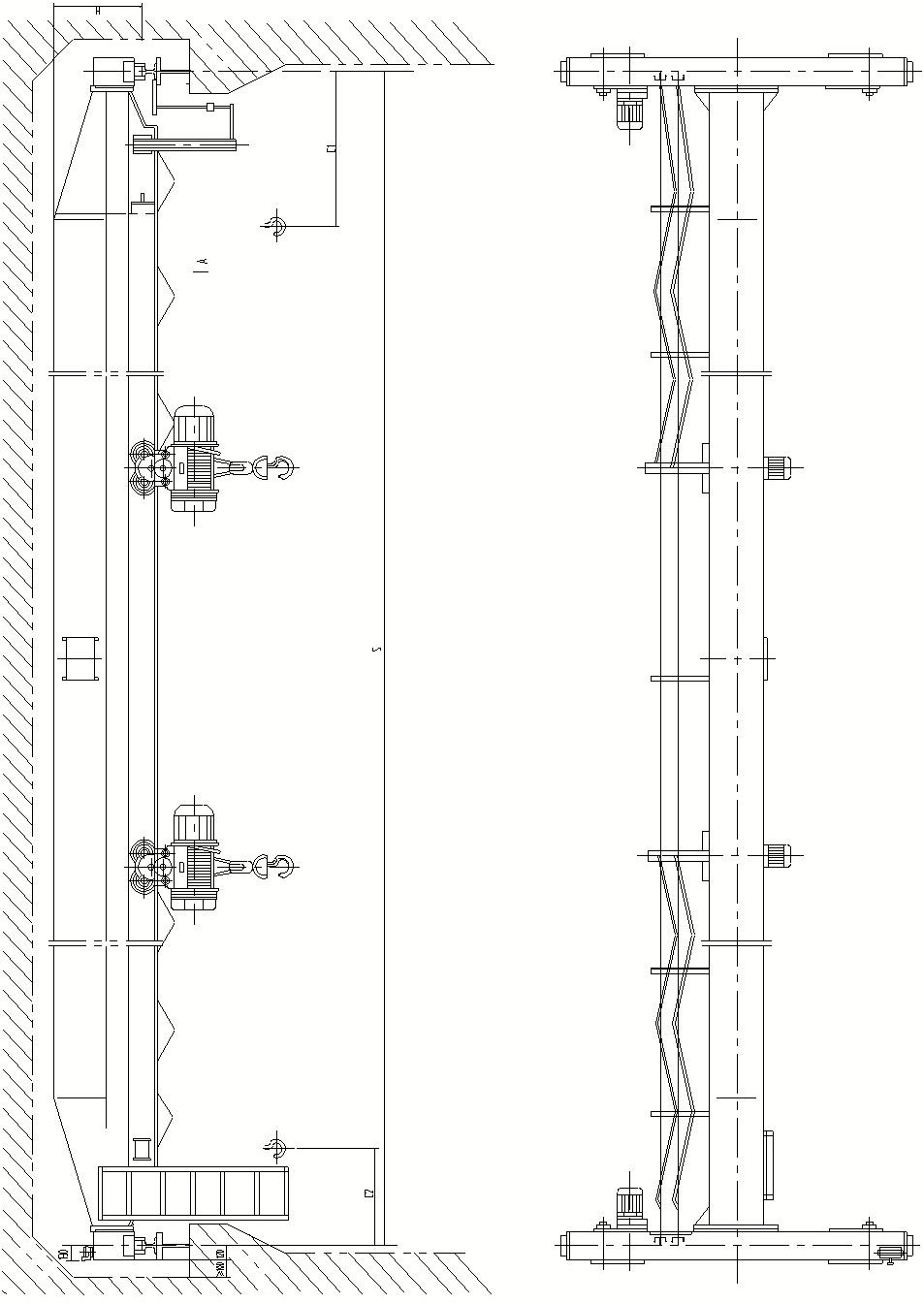

LDE型电动单梁起重机主要尺寸图纸：

LDE型电动单梁起重机主要技术参数：

名称			型号 单位	LDE5+5-D-LDE5+5-S
起重量Gn			t	5+5
操作形式				地面操作									操纵室操作
起重机运输机根	运行速 度V		m/mi n	20					30				45				60					75
	电动机	型号		ZDY21-4									ZDR12-4
		功率	kW	2×1.5									2×1.5
		转速	r/min	1380									1380
电动葫芦	型号			CD(MD₁)
	起升高 度H		m	6、9、12、18、24、30
	起升速 度 V₁		m/mi n	8(8/0.8)
	运行速 度 V₁		m/mi n	20(30)
工作级别				A:～A
电源				3相50Hz 380V
车轮直径			mm	270
轨道面宽			mm	60～70
跨度S			m	7.5	8	85	9	95	10	105	11	115	12	125	13	14	145	15	155	16	165	17	195	22.5
基本尺寸	H₁		mm	745								820				875							865	875
	H₃		mm	910								1010				1110							1060	1210
	H₂		mm	1470								1495				1540							1600	1640
	C₂		mm	1230
	C₁		mm	1291
	W		mm	2000										2500									3000
	B		mm	2500										3000									3500

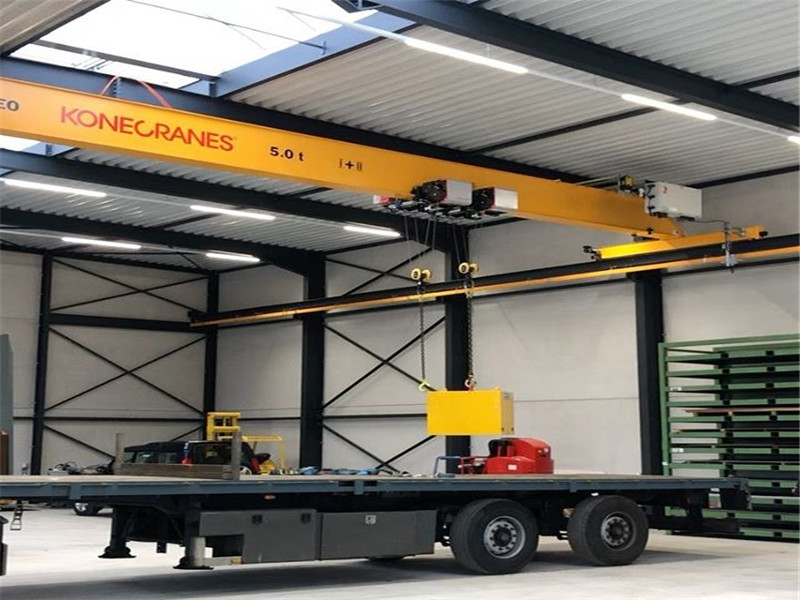

高清图片
