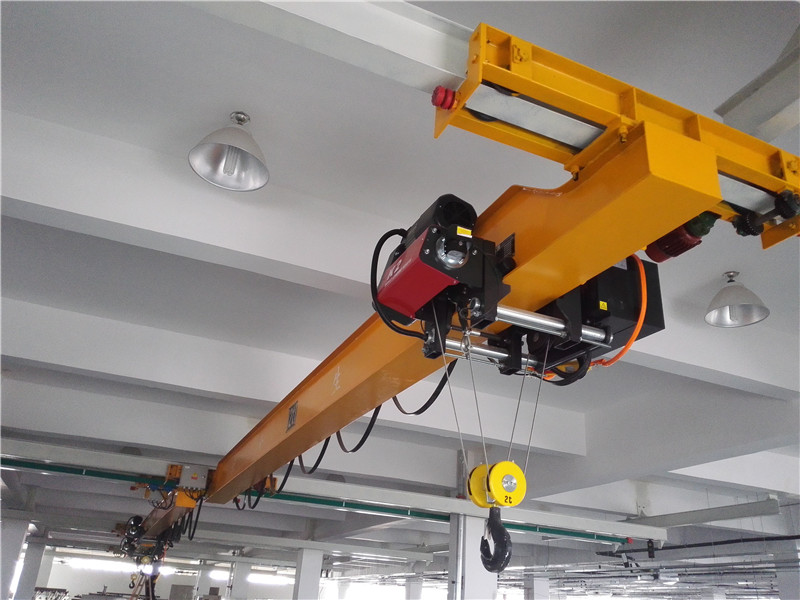

LX型单梁悬挂起重机产品简介

1.1 主要技术条件

LX型电动单梁悬挂起重机的设计制造遵循《电动单梁悬挂起重机》JB2603-94标准，与CD1、MD1等电动葫芦配套使用，成为一种有轨运行的轻小型起重机。一般起重机在0.5~5T，跨度3~16m，运行速度20m/min及30m/min，如果有特殊要求的可另外设计制造。

1.2 使用范围

LX型悬挂起重机工作级别为A3~A5，工作环境-25℃~45℃，相对湿度≤85%，适用在无易燃、易爆物品及腐蚀介质条件工作。融化金属、剧毒物品慎用！

该悬挂起重机因其其有结构紧凑、刚性好、操作灵敏、噪音低、无污染、安全可靠等有点广泛用于工矿企业、仓库、料场等场所。

该悬挂起重机工作电源：AC 380V 50Hz，也可以根据客户要定制。

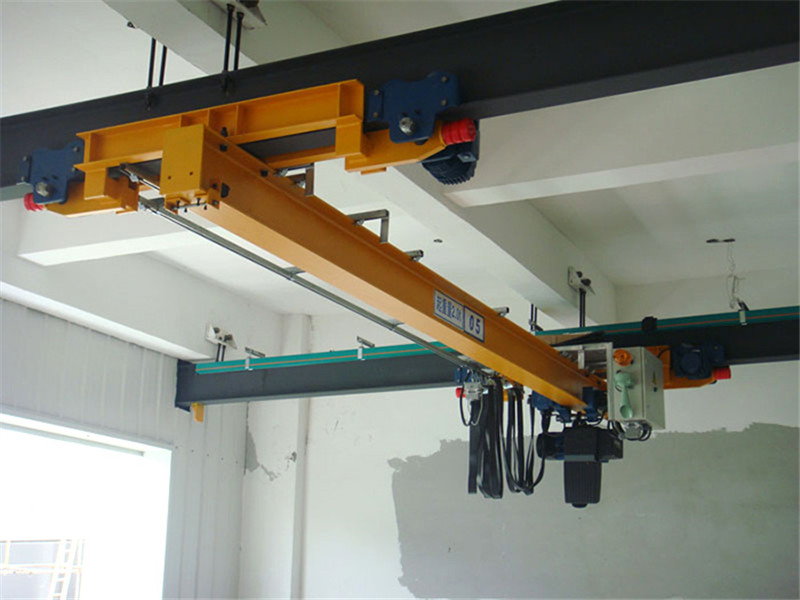

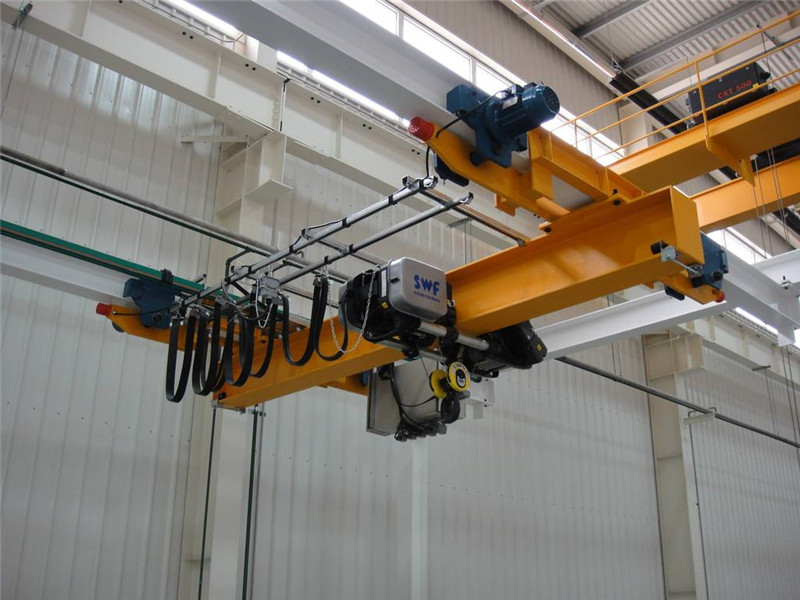

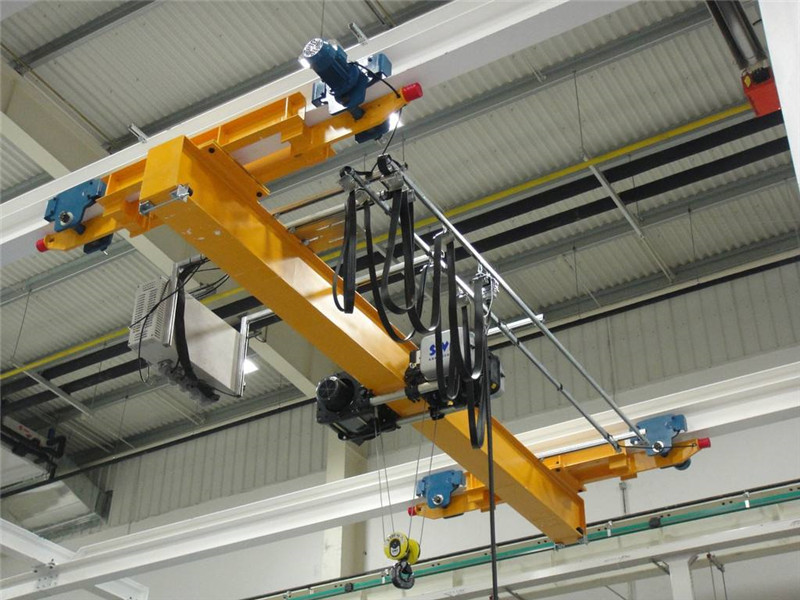

1.3 基本结构

LX型悬挂起重机主要由主梁、横梁、电动小车、电器、起升结构组成。

电动小车、从动小车与CD1型小车通用，具有较好的通用性和互换性。

一般情况0.5t跨度3~16m：1t跨度小于12m：2t跨度小于等于7.5m时可不配备横梁，也可根据用户需要配备横梁。横梁轮距随起重机重量及跨度不同而不同。详细情况见表1、表2、表3.

电机电器性能及参数符合JB834、ZJB80013.3及JB/T6391.2有关标准。

起升机构情况详见电动葫芦说明书。

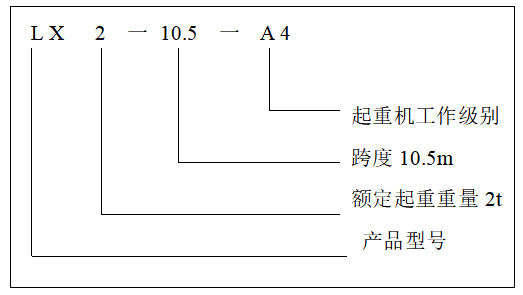

1.4 表示方法示例：

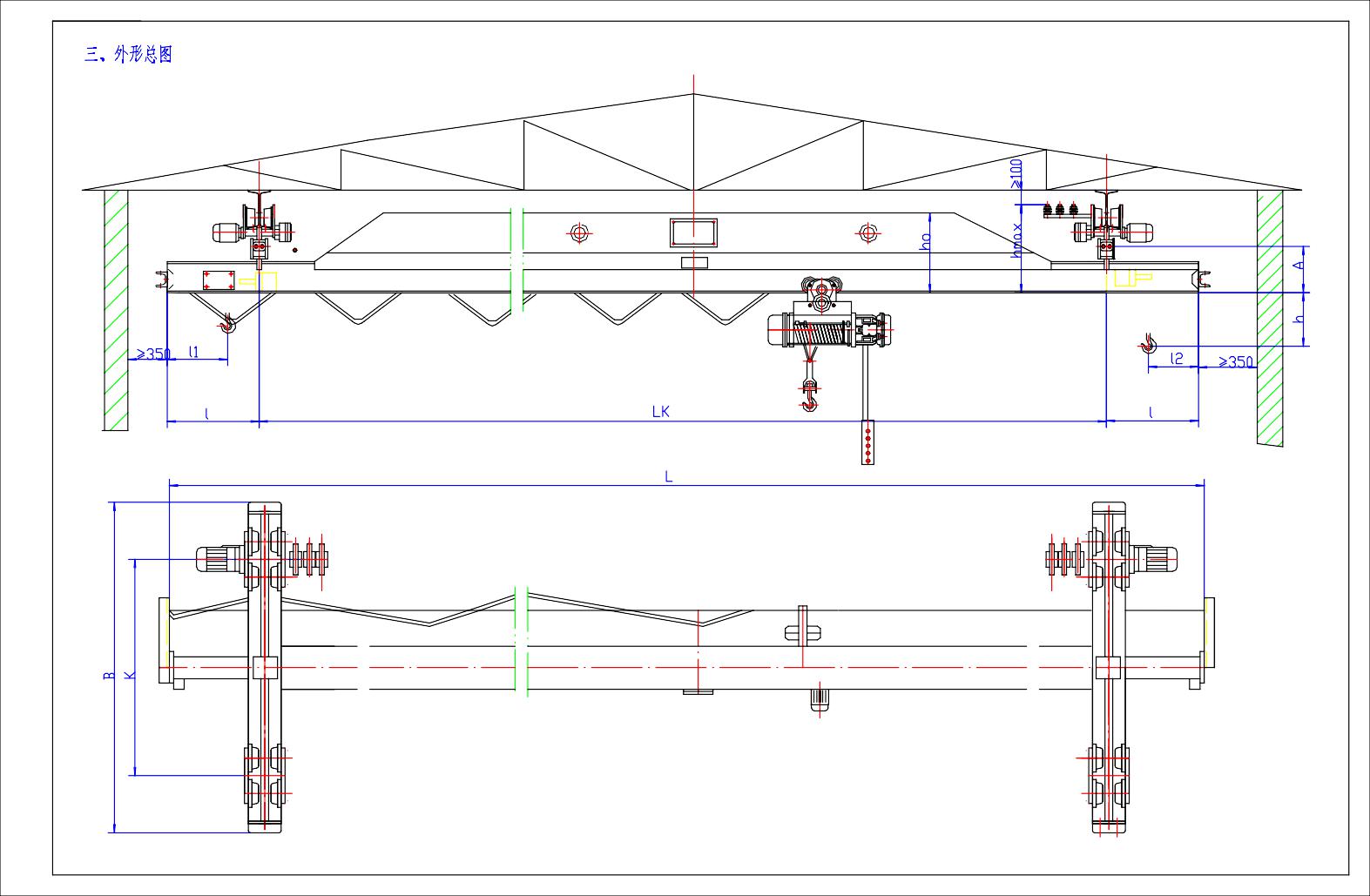

LX型单梁悬挂起重机主要尺寸图纸：

LX型单梁悬挂起重机主要技术参数：

型号				LX0.5-S														LX1-S														LX2-S
起重量t				0.5														1														2
运行机构	速度m/min			20  30														20  30														20  30
	电动 机	型号		ZDY 1  12-4														ZDY I  12-4														ZDY 1  12-4
		功率 Kw		0.4×2														0.4×2														0.4×2
电动葫芦	型号			CD,							MD₁							CD₁							MD₁							CD₁							MD₁
	起升高度 m			691218														691218														691218
	速度	起 运	m/ min	8							8/0.8							8							8/0.8							8/0.8							0.8
				20                 30														20                 30														20                 30
工作级别				A3-A5														A3-A5														A3-A5
电源				三相交流380V 50Hz
车轮直径mm				130
工字钢轨道				120a-145c
跨度			m	3m-7m					8m-12m					13m-16m				3m-7m					8m-12m					13m-16m				3m-7m					8-16m
外形尺寸	A	mm		512					562					592				562					592					612				592					612
	h			550														660														840
	₀			273					328					362				328					362					600				362					600
	Hmax			781					831					861				831					861					881				861					881
	L			750					1000									750					1000									750					1000
	L			234														256														277.5
	₂			154														154														152.5
	B。			1500					2000					2500				1500					2000					2500				1500					2000					2500
	B			1000					1500					2000				1000					1500					2000				1000					1500					2000

注：起重机有多种规格可选择，本表数据是基本，仅供用户参考。需要更详细的数据和技术方案，请联系顺发起重机公司。
