欧式单梁起重机（1吨）

欧式单梁起重机是一种常见的工业起重机械，主要用于工厂、车间等场所的货物搬运和起重作业。它的主要特点是采用单梁结构，悬挂在车间的顶部，通过欧式电动葫芦作为起升结构，三合一免维护电动机驱动运行，具有起重能力强、灵活性高等优点。

适用起重量1吨
适用跨度5m-28.5m

欧式单梁桥式起重机是是基于欧洲轻量化和模块化设计理念以及先进生产制造工艺，在主梁上悬挂电动葫芦起升机构，可左右、上下、前后实现物料物体在立体空间搬运。该产品技术先进，设计按照国际标准：DIN（德国）、FEM（欧洲）、ISO（国际），具有刚性强、自重轻、结构设计出众等优点，能有效地节约厂房空间和投资成本，行走结构特点独特，是您最佳的选择。

获取报价

24h全国免费咨询热线
86-13929139265

欧式单梁起重机（1吨）产品介绍

香港宝典免费资料网

欧式单梁起重机起重量从1吨到20吨，跨度可达28.5米。欧式单梁起重机是工业应用的理想选择，在市场上非常受欢迎。它具有性能优越、结构紧凑、自重轻、绿色环保节能、静音、轮压小、安全可靠和运行高能等特点，可以帮助您有效利用可用空间，节省厂房的整体投资成本，提高生产效率、减少日常维护、节省运营能源消耗，取得更好的投资回报。

A.采用FEM和GB3811标准设计。

B.该系列产品与欧式系列电动葫芦配套使用。

C.主梁为箱型梁，计算机优化设计，钢结构有限元优化设计，重量轻。

D.端梁为抗扭箱型，实现模块化设计，自重轻、体积小。

E.钢丝绳电动葫芦高度尺寸小，使吊钩更靠近边缘，增加了服务作业面积。

F.为小车提供高柔性扁电缆电源，并具有接地保护。

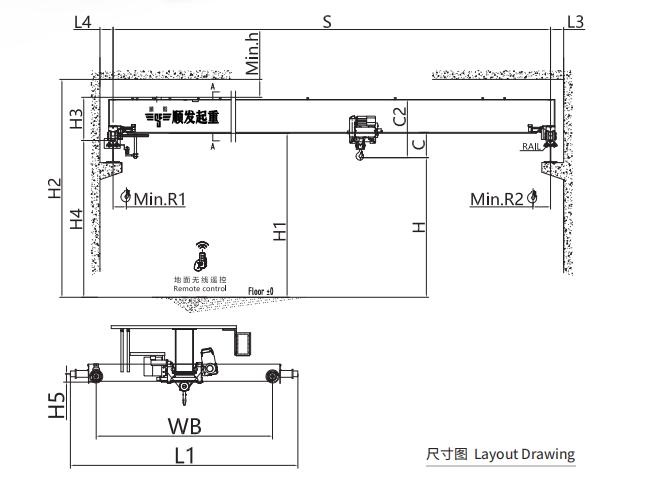

欧式单梁起重机（1吨）技术参数尺寸示意图：

欧式单梁起重机

欧式单梁起重机（1吨）主要技术参数表：

跨度 Span		S	m		7.5	10.5	13.5	16.5	19.5	22.5	25.5	28.5
基本参数 Basic Data	整机自重	Crane Weight	t		1.22	1.52	1.93	2.80	3.21	4.62	5.2	7.03
	小车自重	Trolley Weight	t		0.20	0.20	0.20	0.20	0.20	0.20	0.20	0.20
	最大轮压	Max. Wheel Load	kN		8.7	9.9	11.2	13.4	14.4	18.0	19.5	24.0
	最小轮压	Min. Wheel Load	kN		2.5	3.0	3.9	5.9	6.9	10.2	12	16.0
	大车车轮数	Crane Wheel Q'ty	PCS		4	4	4	4	4	4	4	4
	推荐轨道	Crane Rail	PCS		P22	P22	P22	P22	P22	P22	P22	P22
速度 Speed	起升速度	Lifting Speed	m/min		5/0.8
	小车速度	Trolley Speed			0 - 20
	大车速度	Bridge Speed			0 - 32
电机功率 Motor Power	起升电机	Lifting Motor	kW		2/0.25	2/0.25	2/0.25	2/0.25	2/0.25	2/0.25	2/0.25	2/0.25
	小车电机	Trolley Motor			1×0.3	1×0.3	1×0.3	1×0.3	1×0.3	1×0.3	1×0.3	1×0.3
	大车电机	Bridge Motor			2×0.3	2×0.3	2×0.3	2×0.3	2×0.3	2×0.3	2×0.3	2×0.65
	整机功率	Crane Power			2.9	2.9	2.9	2.9	2.9	2.9	2.9	3.6
主要尺寸 Main Dimension	轨顶标高	Top of Rail Height	H4	mm	9000(或根据用户制定 or specified by clients )
	安全净空	Top Clearance	Min. h		2 200 (JB/T1306-2008 )
	C尺寸	C dimension	C		330-600
	吊钩至起重机顶高度	Hook to Crane Top	C2		852	852	984	1104	1236	1423	1423	1543
	轨道至起重机顶高度	Rail to Crane Top	H3		600	600	600	600	600	600	600	800
	起升高度	Lifting Height	H		8748	8748	8616	8496	8364	8177	8177	8257
	屋顶最低点高度	Ceiling to Floor Height	H2		9800	9800	9800	9800	9800	9800	9800	10000
	梁底高度	Girder Bottom Height	H1		9168	9168	9036	8916	8784	8597	8597	8677
	吊钩左极限	Hook Approach L.	Min. R1		440	440	520	540	650	650	650	660
	吊钩右极限	Hook Approach R.	Min. R2		400	400	480	480	510	510	510	520
	轨道中心至左侧墙	Rail Center to Left Wall	L4		206	206	206	206	206	210	210	246
	轨道中心至右侧墙	Rail Center to Right Wall	L3		206	206	206	206	206	210	210	246
	大车轮距	Bridge Wheel Base	WB		1800	1800	1800	2200	2700	3100	3800	4500
	小车基距	Trolley Rail Guage	Lxc		/	/	/	/	/	/	/	/
	缓冲器高度	Buffer Height	H5		100	100	100	100	100	100	100	150
	整机宽度	Crane Width	L1		2126	2126	2126	2496	2996	3456	4156	5010
	水平侧向力	Guiding (contact)Force	S	kN	3.4	3.9	4.4	4.9	5	5.90	6.50	7.00
	缓冲力	Buffer Force	Bf	kN	5	7	9	11	13	15.0	18.0	20.0
