LH型电动葫芦16吨双梁桥式起重机（以下简称16吨起重机/16t起重机）是按标准JB/T3695-1994设计制造的，与CDI、MDI等形式的16吨电动葫芦配套使用，成为一种有轨运行的轻小型16吨起重机，其适用起重量为16t，适用跨度为7.5-35米，工作级别A3~A4,工作环境温度在-25℃ ~ +40℃范围内。
序 号 | 名 称 | 型号单位 | LH型16吨葫芦双梁桥式起重机 (16吨起重机、16吨双梁起重机、16t起重机、16吨桥式起重机) 型号表示：LH16(165)-D ， LH16(165)-S | |||||||||||||
1 | 起重量Q | t | 16吨起重机 16t(16t/5t) | |||||||||||||
2 | 操纵型式 | 地面操纵，操纵室操纵 | ||||||||||||||
3 | 大车 | 运行速度V | m/min | 20 | 30 | 45 | ||||||||||
4 | 电 动 机 | 型号 | ZDY122--4 | |||||||||||||
5 | 功率 | kw | 2x1.5 | |||||||||||||
6 | 转速 | 转/分 | 1380 | |||||||||||||
7 | 起升 | 电动葫芦 | 型号 | CD1 MD1 | ||||||||||||
8 | 小车 | 起升高度 | m | 6、9、12 | ||||||||||||
9 | 起升速度V1 | m/min | 3.5 3.5/0.35 | |||||||||||||
10 | 运行速度V2 | m/min | 20 | |||||||||||||
11 | 工作类型 | A3~A5 | ||||||||||||||
12 | 电源 | 3相 50HZ 380V | ||||||||||||||
13 | 车轮直径 (大车/小车) | mm | φ350,φ400/φ270 | |||||||||||||
14 | 荐用钢轨 | 型号 | P30,P38,P43 | |||||||||||||
15 | 跨度S | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | ||||||
16 | 最大轮压Rmax | KN | 117 | 121 | 127 | 132 | 139 | 145 | 153 | 161 | ||||||
18 | 总重W | KG | 6765 | 8272 | 10390 | 12529 | 14605 | 17010 | 20235 | 23542 | ||||||

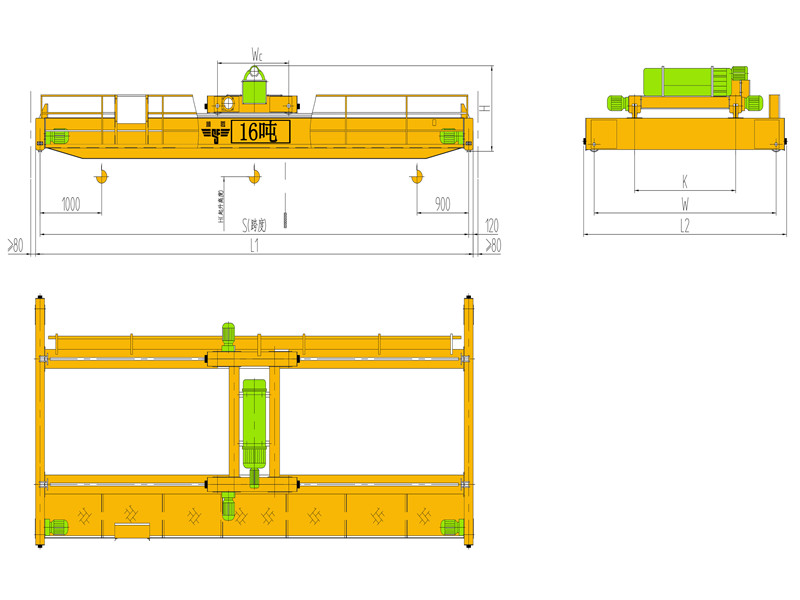

19 | 基 本 尺 寸 | K | mm | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | |||||
20 | W | mm | 3400 | 3400 | 3400 | 3400 | 3400 | 3400 | 4000 | 4000 | ||||||
21 | L2 | mm | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4600 | 4600 | ||||||
22 | L1 | mm | 10802 | 13802 | 16802 | 19802 | 22802 | 25802 | 28802 | 31802 | ||||||
23 | WC | mm | 1300(1950) | |||||||||||||
24 | H | mm | 1414 | 1464 | ||||||||||||
