LH型电动葫芦3吨桥式起重机（以下简称3吨起重机）是按标准JB/T3695-1994设计制造的，与CDI、MDI等形式的3吨电动葫芦配套使用，成为一种有轨运行的轻小型3吨起重机，其适用起重量为3吨，适用跨度为7.5-35米，工作级别A3~A4,工作环境温度在-25℃ ~ +40℃范围内。
序 号 | 名 称 | 型号单位 | LH型3吨葫芦双梁桥式起重机 (3t天车、3t行车、3t行吊) | |||||||||||||
1 | 起重量Q | t | 3 | |||||||||||||
2 | 操纵型式 | 地面操纵，操纵室操纵 | ||||||||||||||
3 | 大
车 | 运行速度V | m/min | 20 | 30 | 45 | ||||||||||
4 | 电 动 机 | 型号 | ZDY121--4 | |||||||||||||
5 | 功率 | kw | 2x0.8 | |||||||||||||
6 | 转速 | 转/分 | 1380 | |||||||||||||
7 | 起
升 | 电动葫芦 | 型号 | CD1 MD1 | ||||||||||||
8 | 起升高度 | m | 6、9、12 | |||||||||||||
9 | 起升速度V1 | m/min | 8 8/0.8 | |||||||||||||
10 | 小车 | 运行速度V2 | m/min | 20 30 | ||||||||||||
11 | 工作类型 | A3~A5 | ||||||||||||||
12 | 电源 | 3相 50HZ 380V | ||||||||||||||
13 | 车轮直径 (大车/小车) | mm | φ270 /φ160 | |||||||||||||
14 | 荐用钢轨 | 型号 | P18，P22，P24 | |||||||||||||
15 | 跨度S | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | ||||||
16 | 最大轮压Rmax | KN | 27 | 29 | 33 | 35 | 38 | 45 | 49 | 58 | ||||||
18 | 总重W | KG | 3732 | 4599 | 5601 | 6968 | 8844 | 10877 | 12662 | 15275 | ||||||

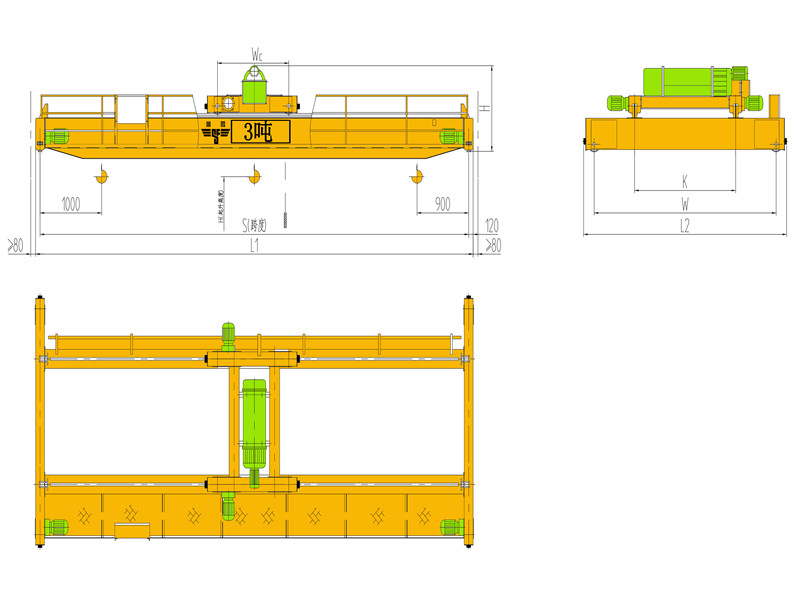

19 | 基 本 尺 寸 | K | mm | 900 | 900 | 900 | 900 | 900 | 1000 | 1000 | 1000 | |||||
20 | W | mm | 2300 | 2300 | 2400 | 2600 | 2800 | 3000 | 3500 | 3500 | ||||||
21 | L2 | mm | 2800 | 2800 | 2900 | 3100 | 3300 | 3500 | 4000 | 4000 | ||||||
22 | L1 | mm | 10740 | 13740 | 16740 | 19740 | 22740 | 25740 | 28740 | 31740 | ||||||
23 | WC | mm | 970 | |||||||||||||
24 | H | mm | 1040 | |||||||||||||
